谷登GS10000C-L助力山東悅居中俄東線天然氣管道工程興鹽界河定向穿越成功！



2021-12-27

谷登GS10000C-L

助力中俄東線天然氣管道工程》》》




PART ONE




工程概況





項目名稱:中俄東線天然氣管道工程(永清-上海)泰安-泰興段線路施工第八標段建設單位:國家石油天然氣管網集團有限公司建設項目管理分公司

工程長度管徑：Φ1219mm×1084m

工程地址:江蘇省鹽城市

地質條件:粉質黏土、粉砂層

開工日期：2021年12月5日

竣工日期: 2021年12月27日


THE BUSINESS





PART TWO




施工設備

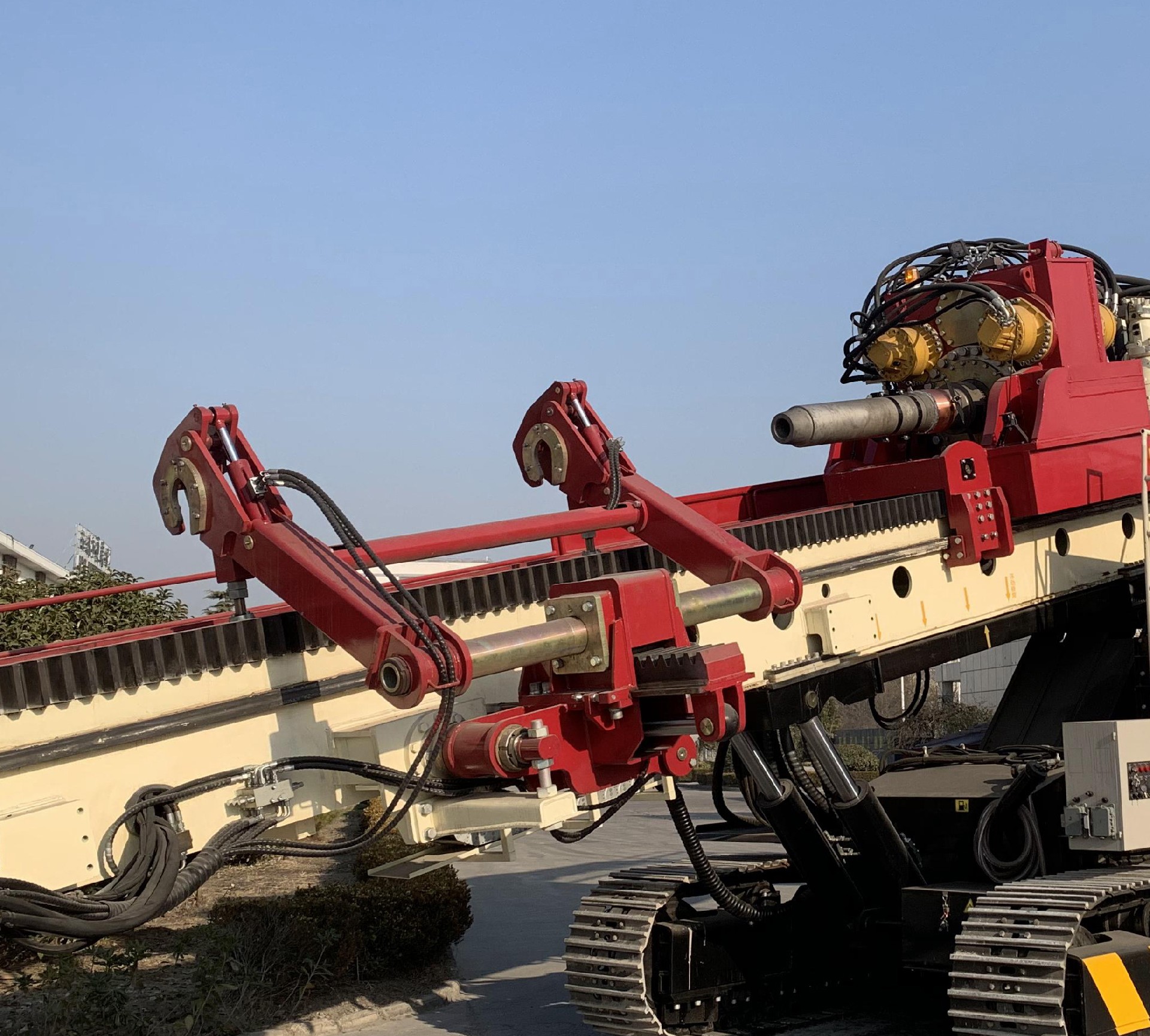

●本工程配備谷登GS10000C-L大型鉆機

●采用主機與動力系統一體式結構

●沃爾沃565kW發動機兩臺

●四點式夾持器

●旋轉式機械手

●自動鉆進控制系統

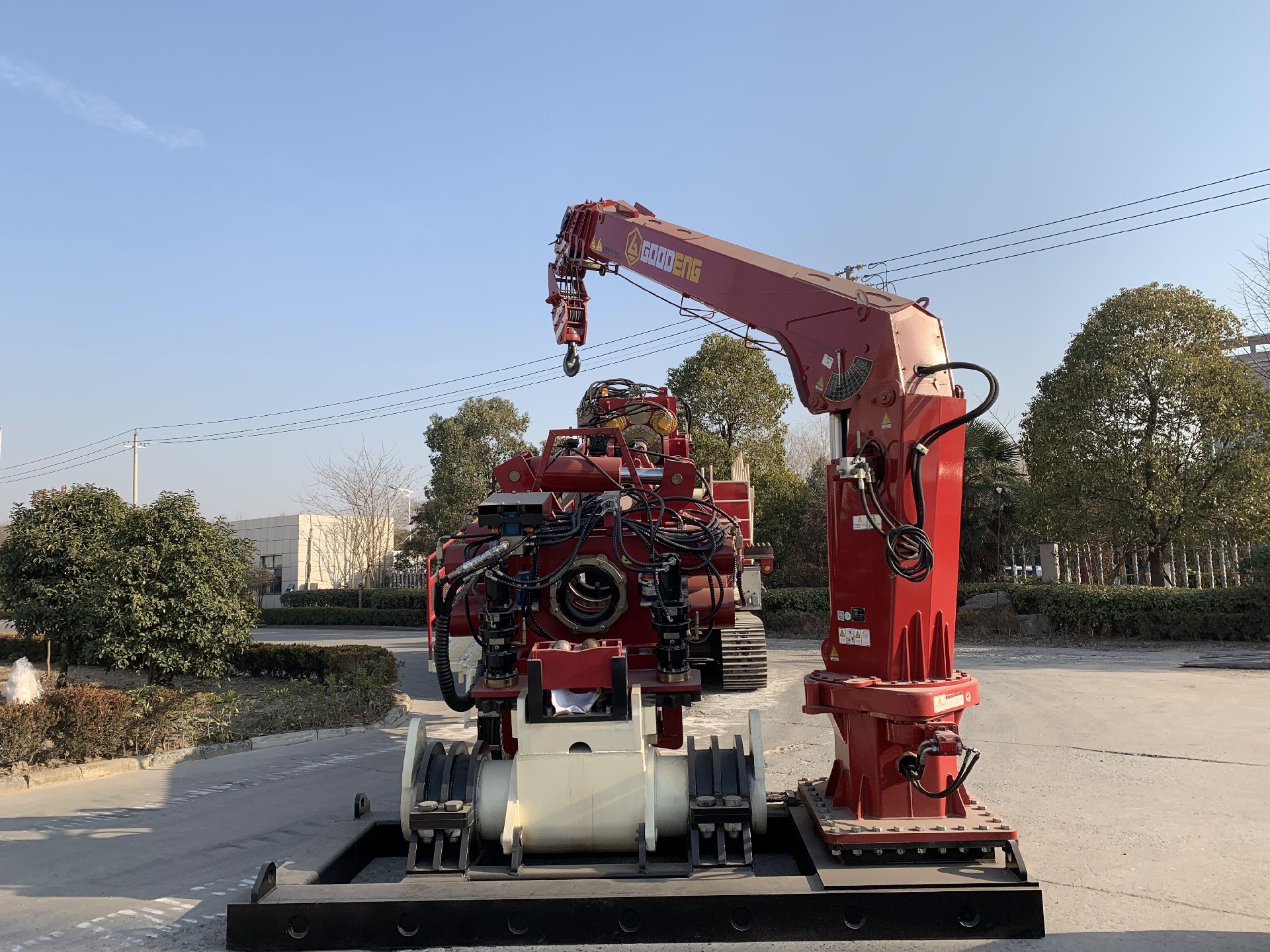

●8T隨車吊等



PART THREE




施工詳情






中俄東線天然氣管道工程(永清-上海)泰安-泰興段興鹽界河定向鉆穿越在江蘇省鹽城市鹽都區大岡鎮洪家莊村附近。穿越興鹽界河采用定向鉆穿越方案。

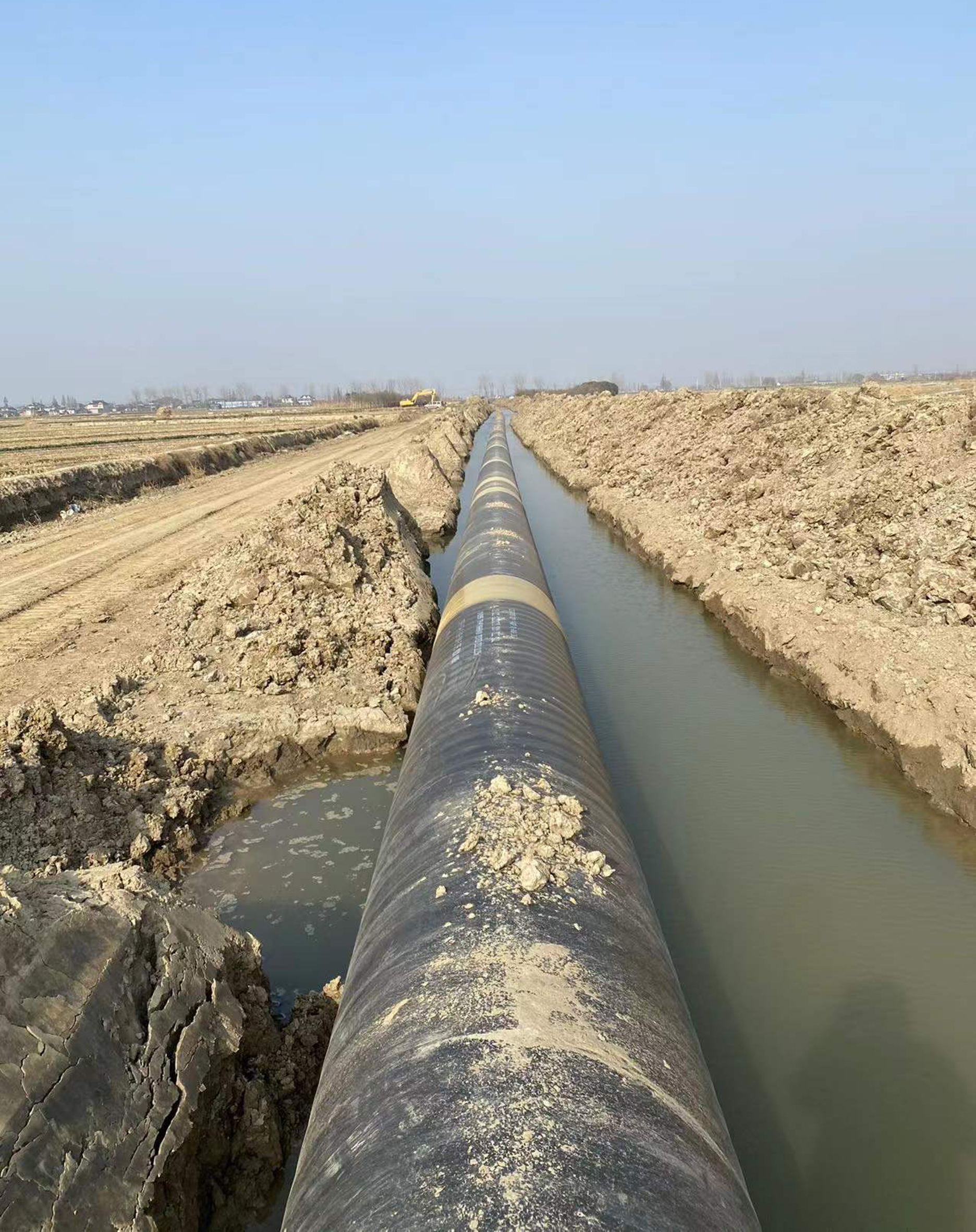

穿越處管道設計壓力為10MPa,穿越段鋼管和一般線路段鋼管均為D1219×27.5m L555M直縫埋弧焊鋼管,防腐采用3LPE加強級外防腐層,壓力管道級別為GA1級。興鹽界河定向鉆穿越水平長度1081.4m,實長1084.3m,設計入土角度9,出土角度6",穿越水平段相對入士點深度為28.12m。

穿越段主要地質條件為粉質黏土和粉砂層，地質條件相對較好。該定向鉆穿越工程于12月5日開始，歷時22天，累計完成五級擴孔。12月27日在“谷登機械”GS10000C-L大型水平定向鉆機的助力下順利回拖完成。
